一、方案設計依據標準：

□     GB12663—2001《防盜報警控制器通用技術條件》

□     國家質量技術監督局、公安部第12號令《安全技術防范產品管理辦法》

□     GB50348-2004《安全防范工程技術規范》

□     上海公安局滬公技防（2007）005號文件

二、系統組成

1、組成

張力式電子安全圍欄周界報警系統由報警控制器（主機）、拉力探測器和電子圍欄兩部分組成。主機安裝在監控中心接收拉力探測器發出報警信號；電子圍欄附件包括：受力柱、中間柱、合金線、線夾、警示牌（選購）、固定件等。

2、主要技術參數：

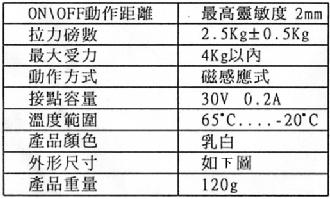

A、拉力探測器

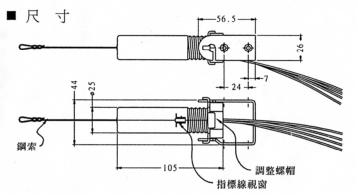

B、外形尺寸

C、報警輸出

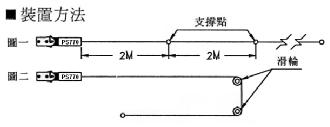

D、安裝圖

E、圍欄柱復合材料，其技術特性：

□     具有優良的力學和物理特性：復合材料密度是1.6 ~ 1.9克/立方厘米 ，約為鋼材的1/4 ~1/5。比強度為100~168 兆帕，高于鋼材、鑄鐵、塑料等其它材料；

□     耐化學腐蝕性強，可耐酸（除強氧化性酸）、堿、鹽、各類油脂、污水、 海水等，其使用壽命可以是鋼材的幾倍或十幾倍

F、報警主機（另附）

三、張力圍欄技術要求

1、圍欄拉線：抗氧化、耐腐蝕、強度高、柔韌性良好。

2、線徑1.0-1.2mm,對電阻值無要求。

3、圍欄拉線抗拉強度在2000N以上。

4、受力柱具高強度防銹和耐腐蝕性能。

5、受力柱采用直徑38mm x38mm壁厚7mm的方管。

6、中間柱采用25*15*4截面工字形立柱或直徑φ11mm圓桿。

7、中間柱的固定件角度可調，可以適應不同的安裝條件。

8、張力圍欄任意一根拉線發生斷路或短路時，2秒內探測器發出報警信號。

9、圍欄安裝無盲區，形成的警戒線應沿周界屏障封閉。

10、圍欄的防區劃分有利于報警時準確定位，且長度不大于40m。

11、拐角的地方要安裝受力柱，直線安裝距離20m，安裝必需牢固。

12、中間柱間距2m。

13、警示牌每隔10-20m設置一個,有條件宜采用晝夜可視的，不能掛在圍欄拉線上。

14、圍欄拉線連接處采用壓接法連接，不宜使用大的線夾。

15、使用絕緣子應固定牢靠。

16、圍欄安裝在圍墻上側時，可以采用直立式安裝或傾斜式安裝。

17、圍欄最上一根拉線與圍墻/圍欄的間距不小于800mm。

18、建議圍欄最下一根拉線與圍墻/圍欄的間距為120mm±10mm。

19、落地式安裝的圍欄高度不低于1.6m。

20、落地式安裝的電子圍欄1.2m以下的水平相鄰拉線之間距離為120mm±10mm；1.2m以上水平相鄰拉線之間距離為150mm±10mm。

四、電子圍欄結構設計與安裝

□     周界總長130米

□     直接安裝于地面

與球場分界處

□     多防區設計，每40/20米1個防區

本方案總計4個防區

□     電子圍欄線：采用6線

□     電子線間距200mm

□     電子圍欄總高度1.6米(空0.4米)

□     圍欄直立

□     受力柱間距20米

□     中間柱間距3米
