本設計方案是考慮銀行金融實際情況，綜合比較美、日、中等國內外方案，參考我公司設計及正在運行的其它安全防范系統方案后，從銀行長遠角度考慮，即系統可保證一定程度先進性這幾個方面論證后得出：

該系統是利用緊急報警按鈕在銀行有危險或者緊急情況下發出信號、處理報警信息、發出報警信息的電子系統或網絡。這一方案具有較優的設備質量，較強的系統功能，最佳的售后服務保障及目前國內較先進的防盜報警系統配置。

針對XX銀行我們采用總線系統，報警控制主機設在安防控制室內，主機采用一臺CVC240-A報警主機，該主機可以接240個地址編碼模塊，最大可擴展至1928個防區，通過報警主機與110聯網接警中心相聯，本次方案設計中，考慮到經濟性，我們采用通過系統控制鍵盤方式進行布、撤防操作，如果系統發生報警，相應防區號碼會在鍵盤的液晶顯示器上顯示出來，并且配有聲光報警，從而，使值班人員快速響應，以最短的時間到達現場，同時總控制室也會有電子地圖顯示。如果用戶需要提高系統的先進性和易操作性，我們可以通過增加管理電腦及相應管理軟件實現，操作者可以方便地通過電子地圖來進行快速布、撤防，和及時、直觀地發現報警地點。另外，報警信息可通過繼電器聯動輸出模塊和電視監控系統實現聯動。

2.3. 系統功能

1）作為一個獨立的報警系統，通過操作鍵盤或軟件進行布撤防與防區旁路等操作。每個防區單獨接入總線，軟件實時接收各個防區的狀態信息（報警/報警恢復），并根據軟件設置的操作狀態（布撤防或旁路）做出反應。對這些子系統可以設置一個或多個公共子系統，可以由其他相關子系統的布撤防操作來控制其自動布撤防，而其中任何一個子系統撤防就可將之撤防。

2）獨立報警子系統則是某個區域單獨使用一個布撤防鍵盤，對自己負責的可編程防區進行布撤防。該區域報警探頭通過總線防區擴充器接入總線，通過接收這些防區狀態變化來識別該報警系統的布撤防和報警狀態。

3）如果用戶需要的話我們可以通過增加報警系統軟件和管理電腦來大大加強系統的可操作性與方便性；在報警電腦上還可繪制電子地圖，在地圖上表示所有報警點，還可進行地圖之間跳轉，方便在大范圍區域顯示各級地圖和所有的報警點。還可設置“電腦助理”功能，定時自動對各個報警子系統進行布撤防，減輕操作員的工作負擔。

4）報警聯動

本次方案只涉及緊急求助報警，今后如果需要增加攝像機，我們可以實現報警和視頻的聯動功能。通過報警聯動模塊，可自定義其驅動方式及動作方式：可由一些防區報警去驅動動作，通過V120DRY輸出報警數據，與CCTV系統實現聯動。同時，繼電器的動作方式可以是連續吸合5秒，可以與門禁、攝像機監控系統聯動，提高安全防范的程度。

第三章. 設備選型

根據xx銀行的安全防范功能要求，以及國內外保安技術的發展現狀，按前文分析及系統規模要求，系統的設備選型基本按以下兩個基本原則：

先進的技術和硬件設施：

從長遠出發，保證系統一定的超前性，更重要的是系統的質量和可靠性，本系統應選用質量好、信譽佳的品牌產品。

良好的性能價格比和售后服務

在基于品牌性能考慮的前提下，產品的高性能價格比也是選型考慮的一個重要方面。本公司根據多年的安防工程經驗，并基于對多種國際先進品牌的調查，分析和比較，確定的最終選型均兼具先進性與經濟性。

綜合以上原則，根據對布點布置的使用環境分析以及系統規模需求，本系統設備選型及技術簡介如下：

3.1. CVC240-A報警控制主機

240防區總線報警器功能簡介：

最多可接1928個防區：自身帶有8個有線,通過通訊接口可以外接最多240個報警模塊或者CVC系列總線通訊主機,每個輸入設備最多可接8個的防區。
所有防區以分區的形式管理，最多有240個分區：自身帶有的8個防區，為第240分區；外接的接警設備（報警模塊或主機）從第00分區開始，按照地址碼的順序，、每一個設備為1個獨立分區。每個鍵盤可以擁有其中的1個或多個分區，各鍵盤分別對自己的所管轄的所有分區獨立同時進行布防、撤防等操作；主鍵盤可以對單個分區、防區獨立進行布防、撤防操作。
可最多接入8個鍵盤，獨立操作，漢字界面。其中1個主鍵盤、7個從鍵盤，通過主鍵盤編程可以讓任意鍵盤跟隨所有報警并顯示報警信息。
掛在通訊總線上的設備都可以帶有1-240個輸出，其中報警模塊最多帶有1個輸出，32路指示燈最多可帶16塊指示燈板512路輸出。每個防區可以聯動最多3個輸出，聯動包括：防區報警聯動、防區布撤防聯動、防區異常聯動。可以達到電子地圖、DVR報警輸入、就地報警等功能。
有3個密碼權限,包括管理、編程、操作
可實現與中心計算機連接
可通過電話線與報警中心通過Contact ID  協議連接，并可電話通知用戶
通過鍵盤密碼、遙控器、中心計算機、電話進行撤/布防
通過管理密碼或者對主鍵盤(鍵盤地址位0，掛接在鍵盤總線上)的撤布防,同時對所有鍵盤進行撤布防
通過主鍵盤對單個分區、防區進行布撤防
通過主鍵盤對聯動設備單個或全部進行操作
通過電腦進行編程和配置。
二．電性能指標
輸入電源  AC16.5V
主機板耗電靜態 300mA
報警狀態  850mA
輸出電源  DC13.8V
報警輸出口  DC14V 800mA
外觀尺寸  264 x 217 x 46mm
鍵盤端口總線總長度不得大于1200m
通訊端口總線總長度每個接口不得大于1200m，兩個接口最多可達2400m

3.2. 單防區地址模塊CVC-601

CVC-601單防區報警模塊是具有總線通訊功能的防區擴展設備，其對于與遠距離的探測設備的連接、或在周界防范等場合中非常實用；可與CVC016-D、CVC064-C、CVC-6000等系統配套使用；帶有地址編碼設置開關。

 3.3. 不銹鋼復合型緊急按鈕  CVC-JE

功能簡介：
◆外觀設計美觀，色澤柔和，堅固耐磨實用
◆按鈕設計和手按報警雙保險，蜂鳴器提醒，報警燈光閃爍。
◆先進臺灣工藝設計，簡潔大方。再次拉線復位
◆主要適用于星級酒店，別墅衛生間，銀行金融系統等重要場所報警。
技術參數：
◆ 外形尺寸：92x53mm
◆ 報警輸出：常閉/常開
◆ ABS阻燃外殼
◆ 額定電流: 300(mA)
◆ 額定電壓: 250(VDC)
◆ 連接方式：COM. N/O可選

 3.4. 總線接警軟件  CVC-6001

接警中心軟件,帶加密狗 (50點,500點,5000點)。

第四章. 布線規則

1．系統通信采用RS-485總線，線材選用2芯屏蔽雙絞線。

具體要求：銅質，線徑0.5～0.75平方毫米，阻抗38～88歐姆/公里，容抗30～50納法/公里，絞距20毫米的2芯屏蔽雙絞線(如果線的距離不超過500米，可以適當降低線的標準，但必須為雙絞線)。

2．系統的總線（由兩個或多個相互間具有物理連接的設備組成）上最多允許掛接128個總線設備，在不加中繼器的情況下，總線長度不大于1200米。

3．系統總線不應出現分支情況，如分支不可避免，則必須滿足以下三條要求：

● 分支長度不大于10米；

● 總線長度之和不超過800米；

● 該分支線上的設備總數不得超過50個。

● 所有通信信號線應盡量遠離干擾源，信號線應走弱電井，不能與強電（如220伏住宅電源）或射頻信號線路（如CATV、大信號音頻線）并行走線，若并行走線，距離應大于0.5米。

● 所有線路的接點必須采用焊接或鏍絲卡緊的連接方式，并做防水及防潮處理，例如，可將對接點焊接后用防水膠帶纏緊或用環氧樹脂密封處理。

4．信號共地：

● 同一個網段上的所有設備必須具有統一的信號地，以避免共模干擾。

● 集中供電時，把同一個網段上的所有電源（包括通訊設備的自帶電源）的直流負極直接接到一起組成公共信號地，此時信號地即直流電源地。

● 單家獨立供電時，把同一個網段上所有總線設備的地（黑線）引腳接在一起，由此組成公共信號地。

5. 總線使用線材推薦選型

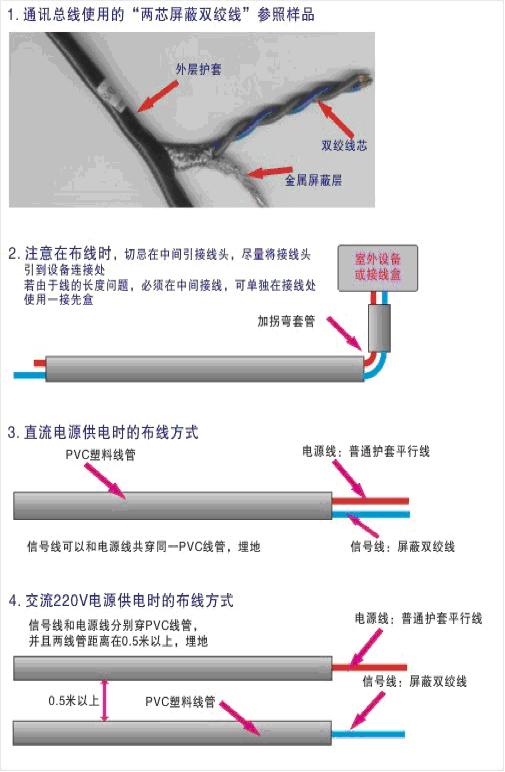

6．現場布線圖例

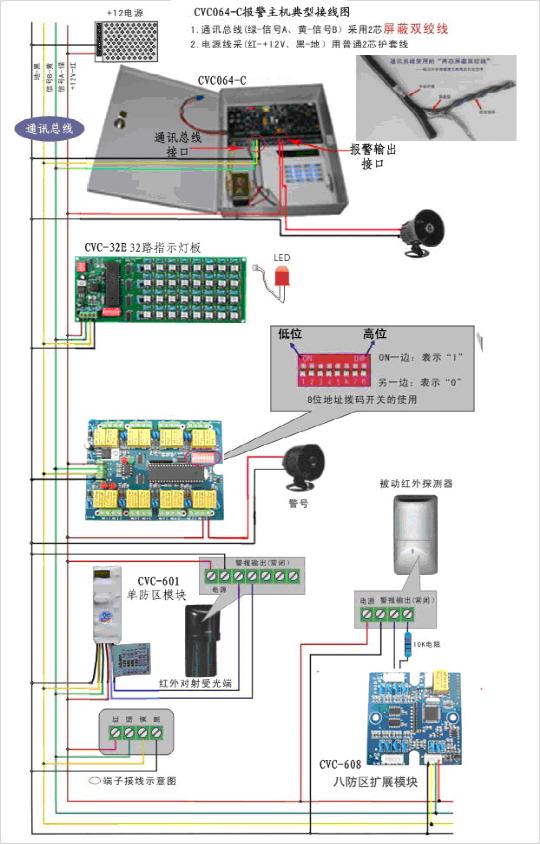

第五章、CVC240-A典型接線圖
