一、概述:

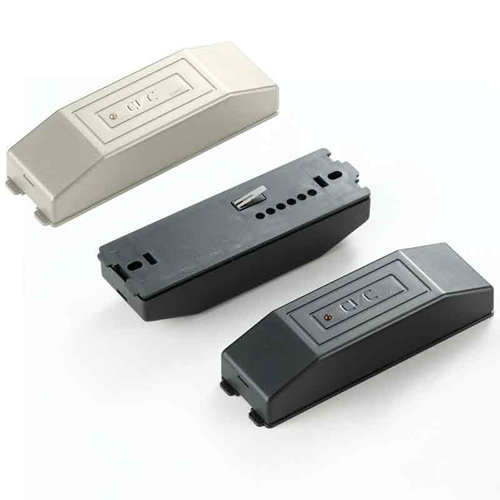

CVC-Z800數位式金庫振動偵測器,採用國際先進的聲波傳感原理,利用高靈敏壓電振動元件,同時偵測雙向振動信號, 提高偵測靈敏度比一般高出1倍, 再經過特別設計的濾波器,徹底防止打雷、鞭炮及汽車?yán)鹊雀蓴_因素,大大降低誤報現象。本產品適用於所有經過振動破壞的設備,如水泥墻、磚墻、玻璃、鋼板、及鐵板所製成的產品,簡而言之, 數位式金庫振動偵測器特殊的設計, 警報信號可由單一振動幅度達到一定程度,或在一定時間限制幅度內把多個不同大小的振動信號累積起來計算,未達一定幅度的微弱信號將他去除, 以減少誤報產生,只有強烈振動或是多次連續一定振幅的信號才會被數位式金庫振動偵測器識別為有效信號,產生警報輸出。數位式金庫振動偵測器為了能判別不同材質的設備也設計了手動靈敏度調整,這樣就可針對不同環境來設定一個最佳工作環境來防止誤報而不降低靈敏度。數位式金庫振動偵測器為防止人為破壞,特別設計了雙重防破,不論是打開外蓋, 或是移開數位式金庫振動偵測器都有防破壞設計來觸發警報防犯未然。 數位式金庫振動偵測器針對鐵製品特別設計了磁式固定,在鐵製設備上非常方便安裝,使用而不會破壞原有設備, 這是一個非常獨特的設計。數位式金庫振動偵測器也考慮了信號線的破壞防止 ,在外殼上可以套上金屬軟管來防止有心人士,以破壞信號線的方式達成侵入的作業,這也是一項非常獨特的設計。數位式金庫振動偵測器採接點輸出, 可以與市面各種品牌的警報主機相容。數位式金庫振動偵測器體積小,安裝簡捷方便,性能穩定,靈敏度可調,使用范圍廣泛,如ATM、玻璃......等安全防犯設備。
二、如何安裝CVC-Z800
數位式金庫振動偵測器安裝方式分為3種, 一種是木製品、一種是玻璃製品,另一種是金屬製品。
1.木製品的安裝
數位式金庫振動偵測器在底座上下有2個固定孔 , 用木螺絲固定即可。
2.玻璃製品
安裝在玻璃製品無法鉆孔,所以必須用3M的雙面膠帶, 將數位式金庫振動偵測器固定在玻璃上,或是用硅利康涂在數位式金庫振動偵測器的底座表面再黏在玻璃表面即可。 此種安裝方式在靈敏度調整時要調到高靈敏度。
3.金屬製品的安裝
數位式金庫振動偵測器附有4個強力磁鐵可直接吸磁在鐵製品表面,而不會傷到原有金屬表面。利用一字小起子插入數位式金庫振動偵測器的上方缺口打開外蓋,決定安裝位置直接放上金屬表面吸磁,第二步開始配線在外殼下方有一個出線孔將它搓破,將線材引出,蓋上外殼即完成。
三、偵測范圍
表面材料： 混凝土 磚墻 鐵材 平板玻璃 木板
偵測半徑（M） 0.5 1.5 2 2.5 2.5
四、如何調整靈敏度
將電路板R10 VR用小十字起子逆時鐘方向轉到底,此時靈敏度最小。第二步在將電路板上S1拔起來,用小十字起子將原先轉到最底的VR順時鐘方向轉到約中間位置,此時用撞擊器撞擊要檢測出的材料,假撞擊器撞擊后LED亮起約保持2秒,可能就是靈敏度工作點,再利用撞擊器反覆測試求得最佳靈敏度工作點,確定后再插回S1。
五、如何接線
數位式金庫振動偵測器是採用歐規5mm的端子, 所配線是要特別注意鎖緊端子, 用手試?yán)€材是否有被鎖緊, 以防止線材脫落造成故障或誤報原因。數位式金庫振動偵測器一般使用電壓為12V有極性限制請注意+-請勿接錯。數位式金庫振動偵測器警報輸出C.NC.NO,請注意選擇警報主機的要求選擇C.NC或C.NO。數位式金庫振動偵測器防拆保護特別設計,上蓋與底部各一個保護開關,兩個開關串聯成一個輸出接點,請?zhí)貏e注意。
六、注意事項
1.安裝:請選擇合適的安裝位置,使數位式金庫振動偵測器在第一時間偵測到被保護區域的振動信號,安裝平面是磚面或水泥墻面,可在墻面鉆孔塞入塑膠塞子,再用自攻螺絲鎖緊,已達到最好的共振效果。(在進行固定作業時請將電路板取下以免損壞)其他安裝方式請參照第五項來作業,如安裝在高溫度90%RH場所,請注意必須作防水隔離。
產品特點：
◆數字震動探測器CVC-Z800采用國際先進的聲波傳感原理，使用高靈敏度壓電振動元件，同時檢測高、低頻震動信號，使本產品靈敏度高出普通產品1倍；同時經過特殊設計的濾波技術，能更有效防止打雷、鞭炮及其他干擾因素的影響，大大降低誤報現象。
◆本產品適用于所有可能因敲、砸、鉆、撬等被破壞的設備，（如玻璃、鋼板、及鋼板所制造的設備）；特別適合銀行ATM機，博物館文物，玻璃破碎等振動的探測。
◆本產品靈敏度可手動調節，以針對不同材質的設備設定最佳工作狀態從而防止誤報發生。
◆本產品特別設計了雙重防破壞開關，開蓋、移動，探測器都會觸發報警，有效防止人為破壞。
◆本產品Ⅰ型為針對水泥墻體、磚墻體設計；
◆本產品Ⅱ型為針對玻璃、鐵制設備設計；且針對鐵制品特別設計了磁鐵式安裝方法；
◆本產品體積小，安裝簡捷方便，性能穩定， 采用接點輸出，可與市面各種品牌有線報警主機兼容
