二、規劃設計

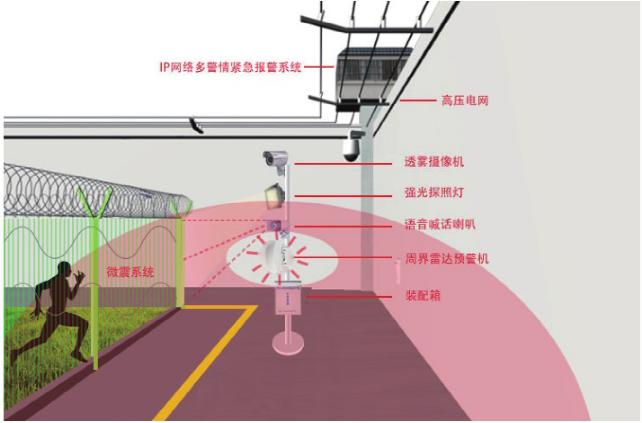

1、監獄周界圍墻形成兩重防線。

CVC-KX100/300語音雷達預警機和振動光纜與監獄現有的高壓電網完美結合形成三重防線，多重防護，多重防范。

第一防線：高壓電網，安裝于圍墻上方。

第二防線：CVC-KX100/300語音雷達預警機，安裝于圍墻下方，距離圍墻1米的地方，平行于圍墻，交叉安裝。

第三防線：振動光纜。

2、施工布線最簡單。

從監控中心出來沿圍墻南北兩邊拉一根四芯光纖或者網線做為網絡連接線，將雷達探測器的控制主機和接警平臺連接在一個局域網內。一根2芯RVV2*2.0平行線做為220V電源線，為雷達預警機、語音防雨音柱、報警控制模塊供電。

3、大功率多功能語音喊話喇叭或語音音柱。

在每個雷達預警機柱子上安裝大功率多功能語音音柱，功率在30W以上，當有可疑人員靠近圍墻時，雷達預警機立刻自動發出“站?。≌?qǐng)退出警戒線”的語音警告，能保證至少在100米范圍內起到警告和威懾作用，可以根據監獄的實際要求隨時在現場由監獄管理人員自行更改語音喊話內容。

當監控中心干警通過視頻監控看到前端有可疑人員靠近圍墻但并沒有觸發報警系統時，監控中心可以主動起動雷達預警機喊話喇叭對可疑人員進行威懾警告。

4、自動布撤防或定時分段布撤防。

系統可以根據實際需要進行自動布撤防或定時布防防，比如大門口的A24防區或會見通道，可以設定在白天為自動撤防，晚上自動布防，也可以通過中心軟件對任何一個防區進行單獨布撤防。

5、報警后彈出電子地圖并與視頻進行聯動。

根據監獄的實際情況制作報警電子地圖，系統能通過監獄電子地圖詳細顯示監獄的監控探頭分布情況，能夠提供任一監控探頭的監控視頻信息，當發生報警，系統將響應報警信息，在接警主機發出報警，在電子地圖上彈出并顯示報警狀態，并顯示關聯的探頭視頻，并在大屏幕上自動彈出與該報警點附近的視頻圖像，方便監控中心干警及時準確的處警。

6、監控中心真人發聲語音LED報警顯示屏。

可根據監獄的實際情況制作報警電子地圖，報警后自動在監控中心彈出電子地圖，并在大屏幕上自動彈出

7、支持網絡報警，可同時報警到監控中心和武警大隊等多個中心。

系統采用TCP網絡傳輸方式，報警后可以同時將警情在第一時間報到監獄的監控中心和武警大隊。

8、廠家免費提供二次開發協議。

廠家免費提供SDK動態庫開發包，協助監獄或第三方進行二次開發，使雷達預警機周界報警系統與紅外幕墻報警系統與監獄統一管理平臺預留接口，方便進行系統集成。

9、模塊化設計，技術先進，根據監獄要求不斷完善產品功能。

采用先進、成熟的技術來架構各個子系統，能使其安全平穩的運行，完美的解決了誤報和漏報的問題。

三、      項目介紹

CVC-KX100/300雷達預警機周界報警系統針對該監獄的實際情況進行了合理而科學的設計，可以在該單位建立一個快速的、經濟實用的周界雷達預警機周界報警系統，既安全又美觀。在監墻警戒線內每100米之內左右安裝一組CVC-KX100/300語音雷達預警機，利用雷達發射天線和接收天線的特性，在發射機和接收機之間形成的100米長、2米寬、2.5米高的橢圓型警戒空間監視區，并可自動在觸發報警后通過現場喊話喇叭“站住，請退出警界線”語音警告，可同時與監控中心和武警監控中心聯動通過信號線或網絡與監控中心的接警主機服務器聯網，軟件平臺會自動彈出報警電子地圖，LED真人語音播報顯示屏?xí)@示和播報報警警情，系統會與視頻監控進行聯動并可將該區域監控圖像到自動切換到大屏幕畫面。

監獄IP網絡聯網報警系統可以實時監控監獄的安全情況。該系統將可監獄的安全的信息全部數字化，是現代智能監獄必備的一套完善的智能報警系統，監獄IP網絡聯網報警系統是較為先進、實用的系統，是目前普遍采用的方案。

（一）系統的可靠性

⑴廣泛性——可以輸出多種信號格式，與市場上所有的通訊報警主機都可以通用。

⑵實用性——并要求操作簡便，環節少，易學。

⑶系統性——要求周界系統發生非法入侵時，除能自身報警外，必須及時傳到監控中心和武警大隊。

⑷可靠性——要求系統所設計的結構合理，產品經久耐用，系統可靠，解決了傳統紅外對射的誤報和漏報的問題。

⑸可行性——要求系統投資或造價能控制在單位能承受的范圍之內。

由此可見，CVC-KX100/300雷達預警機周界報警系統是較為先進、實用的系統，是目前普遍采用的方案。

（二）主要特點：

快速：從發現警情到報警中心收到警訊全過程不超過1秒。

準確：報警全過程通過計算機控制，不需人工操作，有效避免了誤報和漏報操作。

容量大：主控電腦容量大，可儲存大量用戶資料，因而能夠向聯網用戶提供多種報警服務，并可建立單位居民檔案。

雙工傳輸、自檢：中心可以通過控制臺隨時檢測各用戶報警器性能，解除誤報警。

防破壞性能：系統任何一根線路發生斷路、短路即可報警。

防斷電性能：當單位停電或電路遭破壞時，后備電源可支持系統繼續工作（不少于24小時）;如后備電源沒了,中心在1秒鐘立即報出那一路停電。

抗干擾：系統通過了郵電部各項指標：雷擊、電磁輻射等試驗。無線傳輸采用軟件判碼，防止不同用戶之間的操作誤報，抗干擾強。

系統以積木結構設計為主，具有良好的開放性，每戶可有多路警情（盜情、劫情、紅外、煤氣、陽臺、門磁）傳輸?shù)街行摹?

系統采用創新的總線制布線，結構科學合理，系統的可靠性及穩定性更高，可使施工更方便快捷。

系統屬全開放式結構，方便與第三方軟件集成。

采用高性能開關電源集中供電,有效防止雷擊、短路、斷路、超負荷運作,并帶有大容量蓄電池浮充功能,有過充過放保護。

（三）系統結構及組成部分

（1）周界語音雷達預警機視頻聯動報警系統

監獄外監墻每80米，內監墻80米要安裝一臺網絡紅外槍式攝像機，7*24小時對監墻外10米內進行設防，監墻內5米內安裝圍欄進行設防，監墻內1米處每100米安裝一組CVC-KX100/300語音雷達預警機，當可疑人員進入警戒區或者穿越警戒線時，報警主機產生報警，通過現場喊話喇叭警告罪犯停止犯罪行為，將報警信息同時上傳到監獄的監控中心和武警監控中心，在監控中心自動彈出報警電子地圖，聯動視頻圖像，并可在多個指定的監視器上同時彈出報警位置視頻畫面，并監控中心語音LED電子屏上顯示和真人男聲自動播報警情信息。實現對執勤區域、目標周界等要害部位的“一點觸警、多點顯示、多級聯運”，電子地圖準確定位，處置方案視頻圖像自動顯示，輔助設備自動開啟，語音LED電子真人播報警情。

（2）監獄監控中心

監獄監控采用網絡報警中心接警軟件，該中心機向下與前端周界系統和緊急報警系統相連接，向上與報警管理平臺軟件相連接，并通過我們免費提供的SDK開發包動態庫與監控指揮中心統一管理平臺軟件或第三方集中管理平臺軟件進行數據對接，實現統一調度、聯動控制。

在監控中心需要方便、簡單、實時處理警情，出現實發事件后，首先軟件要彈出電子地圖、事發現場的視頻圖像要自動彈出在大屏幕畫出，LED語音電子屏自動顯示和播報警情內容。

（四）報警設備選型

（1）監控中心IP網絡報警軟件CVC-6000

系統工作方式：當圍墻發生非法入侵警情時，首先觸發雷達預警機探測器部分，報警控制主機接收到并確認為警情后，馬上通過網絡上傳到監控中心的接警機，監控中心在收到報警信號后，向報警控制主機回傳應答信號，確認握手無誤后即進行處理。電子計算機進行一系列的處理后，調用數據庫里的資料并向顯示終端、打印機等設備輸出，同時在大屏幕上顯示警情的性質、發案地點、時間、現場平面圖等全部資料。在處理警情中，監控中心根據附近地區保安員力量分布情況調動警力，快速有效打擊犯罪活動，保護人民群眾的生命財產安全。

監控中心是系統的核心部分，由接警機、計算機、打印機、不間斷電源和中心操作平臺等組成。監控中心通過中央接警站，適時處理來自前端報警控制主機傳來的報警信號，并經計算機調集數據庫信息，將案發時間、地點、警情類別、戶主姓名、電話、工作單位和現場平面圖在電子地圖上顯現出來，打印機則都能同時打印。為了確保能及時正確處理報警信息，保證設備長時間不間斷運行。

技術參數：符合GB/T16572-1996《防盜報警中心控制臺》；

●系統主要技術指標▲符合國家公安部、郵電部、無委會各項技術指標；

●系統容量:8萬戶(可擴充)；

●響應時間：不大于15秒(市話網絡符合國際標準)；

●并行處理信息數：30戶；

●系統誤報率：≤1%；

●系統漏報率：≤1.8%（網絡站設備造成的）；

●儲存溫度：－40℃～＋70℃；

●工作電壓：交流187～242V；

●防護等級：三級；

其它指標已通過公安部標準，請參見GA291

軟件描述：

適用于中小型報警聯網中心

運行于MicrosoftWindows2000操作系統(推薦SP4)。

每張卡最多可支持1，000用戶。

兼容目前流行的各種通訊協議，如CSFK、AdemcoContactID、Ademco4+2express等等。

采用微軟公司的ACCESS數據庫產品作為中心用戶資料和報警信息記錄的數據庫平臺，具有操作速度快，運行穩定的特點。

實時自動分類顯示報警信息，操作簡單直觀。

支持6位16進制的用戶賬號，用戶資料管理功能強大。

安全性高，系統管理員可以按照多種分級自定義權限。

強大的統計報表功能，綜合條件查詢和打印需要的數據報表非常方便，如用戶資料，事件報告，系統日志和出警單等。

多級地圖功能，用戶可自行繪制防區圖，自由設置不同的報警熱點圖標，自由設置是否跟隨報警信息彈出下一級用戶地圖。

軟件主要特點：

超強的系統安全性：具有分級別、不同權限的操作；

詳盡的日志管理：記錄對系統軟件的所有使用、編輯的完整信息記錄；

特殊的來電顯示功能：有利于查獲惡意或無意阻塞接警中心通信的行為，鎖定通信失敗、信息不全、資料變化的用戶；

直觀的通訊監控：通過軟件界面，可以實時直接監控計算機同接警卡是否通訊正常；

用戶信息迅捷鎖定：簡易瀏覽用戶信息，無須繁雜操作；

支持同時多串口通訊：可以同時兼容多臺接收機報警；(VER60)

強大的管理功能：可以對全部維修、處警等記錄進行動態管理；

豐富的查詢功能：支持模糊邏輯查詢，可以靈活、快速定位需求信息；

支持多種文本（WORD、EXCEL、文本）輸出，方便對資料的備份、編輯；

超強的系統兼容性：可以根據實際需求，自定義不同的報警編碼方案，最大程度滿足前端不同的報警主機的要求；

多級電子地圖功能：并可以針對地域、用戶、防區報警點進行準確熱點顯示，可以對報警點實現直觀準確定位；

報警轉發功能：，可以實現多中心信息共享、分中心管理等；

專業化設計的應用界面：可以定制顯示，內容全面，美觀簡潔，顯示直觀；

警情分區提示顯示：報警內容可以分類分區域獨立顯示，特殊的新到信息提醒指示功能，方便接處警；

顯示內容靈活：可以根據實際需求，任意自定義顯示內容，量身定制；

超強、穩定的數據庫管理：自動、手工對數據進行恢復及對數據庫的優化管理。

升級方便：利用專用的資料導入工具，方便原有報警中心的升級，無須龐大資料錄入工作，提高效率。

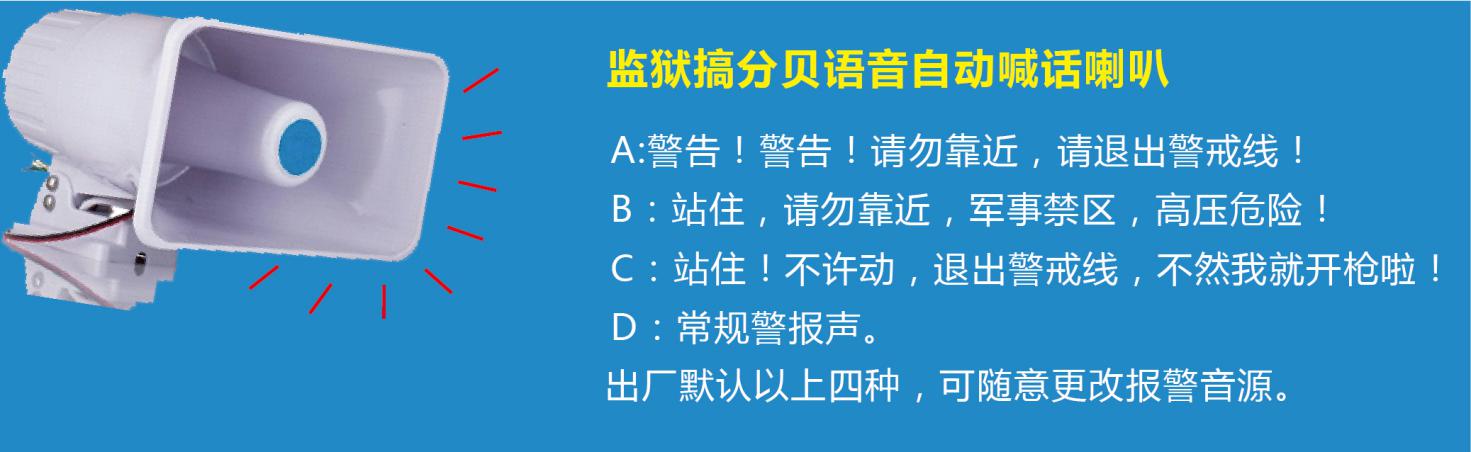

（2）監獄高分貝語音喊話報警喇叭

監獄高分貝報警喇叭是監獄雷達預警機周界聯網系統的一個重要組成部分，包括功率放大器、高音報警喇叭和語音聯動模塊，一旦有人翻越或靠近圍墻，現場立刻播放“站??！請退出警界線”或“警告！警告！請不要靠近”等四種不同語音報警可以選擇，可根據每個監獄的不同情況進行現場修改語音告警內容，確保把一些安全隱患消滅在萌芽狀態,同時在第一時間通知相關人員到報警點協助處理突發事件。

技術參數：

供電電壓：DC12-18V

最大聲壓強（1米處）》180db

有效距離》500米

頻率范圍：180HZ-7000HZ

可設置控制喊話的時間在監控中心可以遠程控制開關啟動

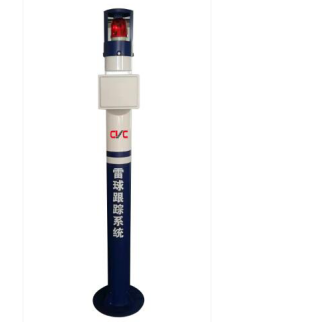

（3）雷達預警機（CVC-KX100/300）

CVC-KX100/300雷達預警機能夠?qū)τ诘陀?00米的探測范圍進行數字信號分析?；谲姽さ奈⑻幚砥鬟壿?，信號分析處理提供了一個高性能以及低誤報特          性，降低了如在惡劣天氣，干擾因素，以及環境改變等等引發誤報的可能。.

CVC-KX100/300包含獨立的發射器單元和接受器單元，面對面安裝,防護范圍最遠不超過允許長度，雷達形成一個實體的柵欄，防止非法入侵。

CVC-KX100/300對于保護高風險等級的電站、監獄、軍事設施、以及高風險的工業區域是一個理想的選擇。

對于圍墻雷達預警機產品靈敏度高低可以在現場設置調節，能設置犯人最快通過的速度和最慢通過的速度，能防止犯人搭高梯翻墻，要求產品能適合環境比較惡劣的氣候環境，對于冬天的大風、大雪，夏天的太陽直射等有很好的適應性，誤報率要低，造價合理，系統能夠以電子地圖方式顯示警戒與報警區域，管理軟件具備多分控功能，能將報警信息同時報到監獄監控中心和武警監控中心兩個地方，能夠在不同的分控中心查看所屬區域的報警信息，能夠自動向制定用戶分發報警信息。

報警后能夠輸出對應區域的信號以觸發聯動對應圖像聯動顯示及報警，并可啟動現場的聲光報警器及輔助燈光等設備。

電性能指標：

最遠防護距離可達100m(660ft)

工作溫度范圍：-50°C----+65°C

全天候工作以及防破壞外殼設計

高等級抗射頻干擾和抗電磁干擾

符合IP65規范（防水，防塵設計）

電源丟失保護以及使用備用電源的可能

容易安裝和調整設置；

多級靈敏度調節

用于保護高安全度的區域

可選擇立桿安裝

特殊的調整信號強度等級（RSSI）工具

       （4）CVC-016D總線控制器

產品功能：

●16路485總線制防盜報警器采用嵌入式系統設計， 32位ARM處理器，更快運行速度，超大的容量設計。

●1個專用鍵盤接口，專用于接鍵盤、打印機模塊、聯動控制板等輸出設備，報警處理速度加快。

●2個通訊接口，實現了雙總線，在不加任何中繼器的情況下可以傳輸2400m。

●16路485總線制防盜報警器可接16個擴展模塊，最多可擴展128個防區。

●1路750mA輔助輸出；1個帶電源的警號接口，最大可提供750mA電流輸出。

●1路鍵盤電源輸出，可提供750mA電流輸出；所有輸出均提供了電子保險絲，實現過流保護。

●1路大電流的開關量輸出、2路可編程輸出接口，可以方便實現多種事件聯動。

●16路485總線制防盜報警器可接入32個鍵盤，獨立操作，漢字界面，設備、防區名可任意更改。

●32個子系統；每個子系統2個自動布撤防工作表，共64個自動布撤防工作表。

●60個時間驅動表，每組時間驅動表可以最多設置執行3個事件（防區布防/撤防、防區旁路/恢復、輸出閉合/斷開），可以做到無人值守。

●60組密碼，11級密碼權限，可以實現按系統、子系統、設備、防區獨立控制，滿足各種控制要求。

●系統支持8個延時防區，用戶可根據實際需求進行延時布防、撤防設置。

●多種可編程智能聯動，實現電子地圖、DVR報警輸入、就地報警等功能，每個防區最多支持3個聯動輸出，支持報警聯動、布撤防聯動、異常聯動等。

●周界防范、緊急求助、酒店服務、火警等應用模式可選，可實現快速配置系統。

●實時打印功能，可以做到報警、所有操作實時打印功能。

●實時時鐘帶后備電池，掉電后時間正常運行。

●1500條歷史記錄，1500條操作記錄。所有操作都實時存儲，方便查詢。

●16路485總線制防盜報警器具有自動檢測485數據總線故障及總線模塊是否正常工作，具有防區掉線提示，故障提示。

●具有電話線故障檢測功能，電話線路如有故障可由主機本地報警。

●具有電話線搶線功能，確保報警撥號優先。

●總線制分體式鍵盤，485傳輸方式，傳輸距離可達1200m。

●可以通過鍵盤直接產生緊急、火警和救護信號 。

●全中文液晶鍵盤，報警信息一目了然，方便查詢各種信息、記錄。

●可通過控制鍵盤、遙控器、電話、中心計算機進行撤/布防。

●可開啟或關閉布撤防上報，系統信息上報，在線定時上報等功能。

●可通過電話線與報警中心通過Contact ID協議連接，并可電話通知用戶。

●16路485總線制防盜報警器主機內置RS232通信接口，通過DB9串口線可直接與電腦RS232相連，實現電腦配置主機信息和電腦管理主機系統。

●本機具有萬年歷功能，能自動計算并顯示大小月、閏年閏月、星期，計時精確，一年走時誤差不超過3分鐘，不掉電。

●免維護鉛蓄電池智能充電控制電路，對電池實時監控，過充、過放、PWM充電控制，使電池壽命最大化。

●專業機型、金屬機型、堅固可靠，安裝調試、使用、維護簡單。
