一、簡介及用途

CVC-X1000型泄漏電纜入侵探測器是一種室外周界入侵探測設備。它主要適用于銀行、金庫、高級住宅、監獄、倉庫、鐵路、博物館、電站（包括核電站）、軍事目標等重要建筑外圍。亦可用在野外地形較為復雜的地方（如高低不平的山區及周界轉角等），以達到有效安全防范的目的。

學校泄漏電纜報警器主要特點

隱蔽式安裝：泄漏電纜埋在草坪或綠化帶下面，入侵者不知道報警設備是否存在，更不知其安裝的具體位置，因此不容易被破壞，也不容易被突破。由于隱蔽式安裝，所以不會破壞周圍環境的美觀。

電磁感應報警：入侵者只要進入探測范圍內，就會報警。

使用安全可靠：泄漏電纜報警器屬于電磁感應報警，泄漏電纜工作時，工作電壓小于5伏，不會對人體產生任何威脅。

靈敏度99級可調：采用先進的多參數融合報警智能判別算法，最大程度的提高探測率，和降低誤報率，適應在不同環境下的穩定工作。

安裝靈活方便：泄漏電纜報警器的安裝可以不受地形的限制，可以隨地形高低彎曲埋設，樹枝花草等植物，以及小鳥老鼠等小動物，以及刮風下霧等天氣都沒有影響。

產品使用壽命長：泄漏電纜有2個保護層，即絕緣層和防腐層，使用壽命在15年以上。

二、系統組成：

整個系統由報警主機、探測器主機、泄漏電纜三部分組成：

?        報警主機

報警主機可選用普通開關量報警主機。

?        泄漏電纜探測器主機

學校系統由探測器主機和兩根按設計要求特殊加工的泄漏電纜兩部分組成。探測器主機由電源單元、發射電源、接收電源。信號處理單元和檢測單元組成。

在要求低溫環境下使用的主機帶有組合恒溫單元。作為探測單元的泄漏電纜由兩根泄漏電纜和與其連接的兩根非泄漏電纜組成。非泄漏電纜每根標稱長度為10米，泄漏電纜每根標稱長度為100米。

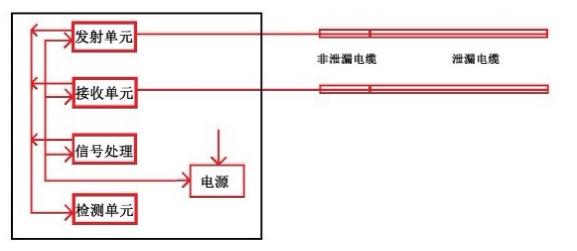

如下圖所示：

三、工作原理

發射單元產生高頻能量饋入發送用的泄漏電纜中，并在電纜中傳輸。當能量沿電纜傳送時，部分能量通過泄漏電纜的泄縫漏入空間，在被警戒空間范圍內建立電磁場，其中一部分能量被安裝在附近的接收用的泄漏電纜接收，形成收發能量直接耦合。當入侵者進入兩根電纜形成的感應區內時，這部分電磁能量受到擾動，引起接收信號的變化，這個變化的信號經放大處理后被檢測出來，并推動報警指示燈點亮，同時使繼電器觸點打開。

四、設備性能指標參數

?      探測器主機

（1）工作電壓：　AC220V

（2）輸出形式：　繼電器觸點，開路報警

（3）工作溫度：　-40oC-＋70oC

（4）消耗功率：  不大于15W（不加恒溫器環境下）

（5）重量：　　　主機2.5kg

（6）規格尺寸：　280*220*100mm

?      泄漏電纜

（1）泄漏電纜安置間距：　1-1.5米

（2）泄漏電纜安置深度：　3-10厘米（根據介質情況）

（3）報警方式：　　　　　觸點

（4）最大警戒范圍長度：　100米

（5）電纜工作溫度：    　-40oC-+60oC

（7）重量：　　　　　　　20kg（10kg/根）/100米

（8）規格：　　　　　　　?10.5mm

五、安裝說明

?        探測主機的安裝

   　 探測主機穩固的安裝在墻壁或固定物上，如安裝在室外需在主機外加罩防水保護機箱。

?        學校泄漏電纜埋設

      （1）將泄漏電纜安裝在被警戒區域周界處，單機的警戒區域邊界長為100米，兩根泄漏電纜平行安置間距為1—3米(建議1.5米)，埋設深度可根據介質情況而定：一般水泥地埋深3～7厘米，泥土地埋深l 0厘米左右．為了確保系統的正常工作，在埋設前先將電纜以適當間距放置在地上，然后接上主機通電后進行步行測試，工作正常后，最后在電纜測試好的位置就地埋設(建議為防止日后地表作業，如：除草綠化損傷電纜，請把泄漏電纜穿在PVC管中進行埋設)

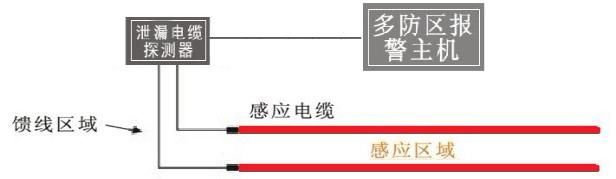

其布局示意圖如下：

當CVC-X1000型多套連接使用時，規范用法是相鄰兩套電纜首尾相接，由于泄漏電纜始端存在3米左右過渡區，為確保相鄰兩套連接探測器接合區域可靠探測，在安裝時應保證相鄰兩套泄漏電纜首尾間有3米左右重疊區，并且使兩套電纜間在重疊區保持有0.3米左右的間隔（注意：每套主機有左右兩個電纜端口，只有同是連接左端口或右端口的電纜可以重疊）.同時，相鄰兩套的泄漏電纜的主機的工作頻率應錯開，即選擇編號最后不同字母的泄漏電纜的主機。如：編號xx-xxxA或XX-xxxB等。

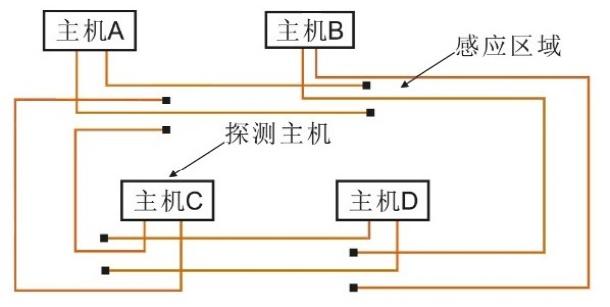

其放置方式如下圖：

（2）在學校圍墻上安裝泄漏電纜

六、注意事項

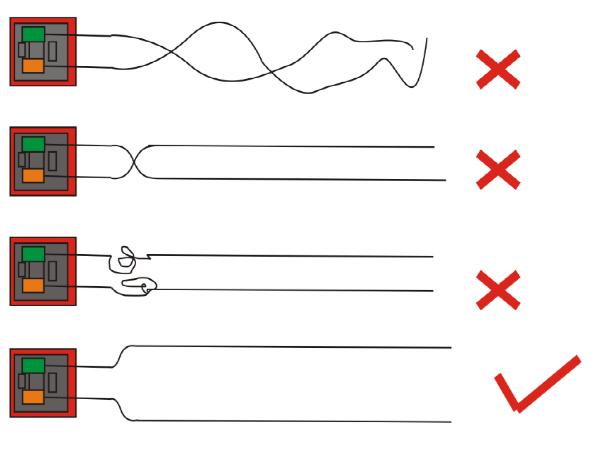

1、  兩根電纜不應互相交叉和靠近安裝、多余的電纜應剪掉。（包括非泄漏電纜）；

2、  兩根電纜一定要平行鋪設，鋪設間距在1-3米，最佳間距是1.5米；

3、  電纜安置深度依據介質決定，一般情況下泥土地埋深10厘米，水泥地埋深3-7厘米；

4、  兩根電纜平行鋪設時的平面落差不小于135度；

5、  兩套電纜在安裝時應保證相鄰兩套泄漏電纜首尾間有3米左右的重疊區，并且使兩套電纜間在重疊區保持有0.3米左右的間隔。同時相鄰兩套的泄漏電纜的主機的工作頻率應錯開；

6、  主機安裝在室外時需在主機外加防水保護箱；

7、  電源線與信號線不能和泄漏電纜并行靠近安裝，信號線距泄漏電纜的距離應大于30厘米，220伏電源線距泄漏電纜的距離應在1米以外；

8、  連接主機與泄漏電纜的非泄漏電纜的標準長度為10米，兩根非泄漏電纜應分別穿管保護，可以是PVC管，也可以是鋼管。兩根非泄漏間的距離在10公分以上；

9、  兩根泄漏電纜應裝入32mm的PVC管內再埋入地下，不可穿入鋼管內；

10、  泄漏電纜埋設位置應距離人行道2米以上，距離公路4米以上；

11、  泄漏電纜如埋在墻體的一側，需距離墻體1米。

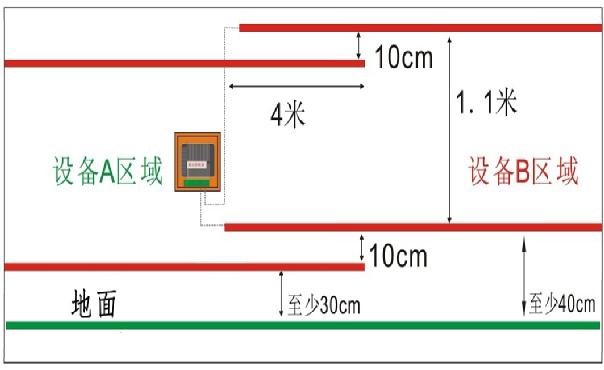

七、   泄漏電纜安裝圖示：

7、泄漏電纜報警器的應用范圍

新一代的埋地泄漏電纜探測報警器以其獨特的性能特點，廣泛適用于監獄、看守所、勞教所、戒毒所、油庫、加油站、博物館、邊境線、外資工廠、政府辦公大院、重要倉庫、煤礦炸藥庫、高檔別墅、軍事設施、高級干部療養院、文物保護等需要周界隔離安全防范的場所。

8、與紅外對射報警系統的比較

9、技術支持與服務

北京神州太訊科技有限公司是專業的埋地泄漏電纜探測器產品生產商，一貫遵循“更經濟、更及時地為用戶提供更優質的產品和服務”的質量方針，竭誠為廣大用戶提供全方位的技術支持和服務。

l         售前方案設計：根據用戶安全防護需求并結合地形和環境特征提供專業的設計方案，竭誠為用戶提供更經濟、更可靠的解決方案。

l         技術支持：免費提供安裝調試技術指導。

l         使用與維護培訓：免費培訓操作和日常維護人員，以保障系統長期正常運行。

l         跟蹤服務：定期回訪，快速反饋。
