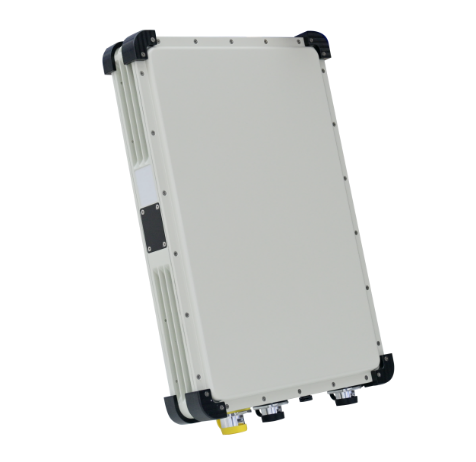

雷達主要由一個雷達陣面和一個電源適配器組成,采用MIMO體制和DBF技術的有源相控陣雷達,主要用于邊境、周界、檢查站、軍事基地等重點區域內行人、車輛的探測、警戒和目標指示,能夠準確的給出目標的方位、距離和速度等航跡信息。
產品特點:
實時監測:監測周圍環境,對異常情況及時發現并作出響應
快速目標監測能力強:數據刷新率高,針對快速移動目標,能夠持續穩定跟蹤
覆蓋范圍廣:可覆蓋大面積區域,多部雷達還可進行串聯組陣,進一步擴大監測范圍,實現邊境、周界、檢查站、軍事基地等重點區域防區無縫監管
架設簡便:架設便捷,可利用燈桿或原基建完成架設
全天候全天時:全天候24h實時防護,適應雨、雪、霧、霾等各種惡劣天氣
功能支持:
遠程 支持遠程開關機功能。
輸出信息 支持獲取探測物體的距離、速度、角度等信息。
多目標跟蹤 支持多目標跟蹤切換邏輯;可多目標所有軌跡實時跟蹤,
目標融合處理功能 支持多傳感器數據融合處理功能。
設防區管理 可靈活設置防區并精準定位并可觸發入侵告警。
抗干擾能力 具備檢測靈敏度/速度范圍等在線調整能力和具備異常軌跡干擾過濾能力,通過靈敏度和異常軌跡過濾功能,能有效過濾雜波的引起的誤報。
在線監測功能 具備工作狀態、故障報警功能;具備設備離線報警功能。
遠程監控狀態 具有遠程監控能力,能夠實時上報設備狀態;具備設備在線/離線報警功能。
在線自檢功能 設備具有在線自檢功能。
自適應處理能力 具有動目標自適應雜波處理能力。具備雜波圖自適應處理能力。
聯動功能 具備雷達云臺聯動功能,目標隨動跟蹤并進行抓拍取證(自動跟蹤模式,雷達跟蹤模式,圖像跟蹤模式)。
多站點組網補盲 具備多部設備組網功能;具備多站點協同探測能力;具備鄰近站點故障補盲能力。
名稱
|
地面安防雷達
|
產品型號
|
CVC-CB9015
|
CVC-CB9030
|
工作體制
|
有源數字相控陣體制
|
工作模式
|
脈沖多普勒
|
工作頻段
|
C波段(ISM)
|
最大探測距離
|
≥1.5km(行人)
≥3.0km(小汽車)
|
≥3km(行人)
≥5km(小汽車)
|
最小探測距離
|
≤100m
|
方位覆蓋
|
≥90°
|
仰角覆蓋
|
≥18°
|
≥9°
|
探測速度
|
0.5m/s~40m/s
|
0.5m/s~40m/s
|
速度精度
|
≤0.2m/s
|
距離精度
|
≤10m
|
方位精度
|
≤1°
|
數據率
|
≥2Hz
|
數據接口
|
RJ45/1路千兆以太網(UDP協議)
|
功耗
|
≤55w
|
≤60w
|
電源輸入
|
AC220V
|
工作溫度
|
-40℃~55℃
|
重量
|
雷達
|
≤5.5kg
|
≤5.5kg
|

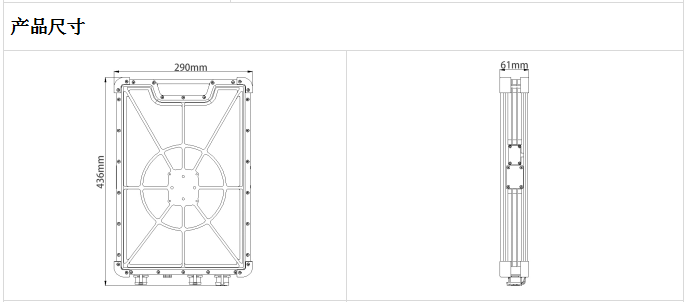

尺寸
|
雷達
|
290×436×61mm
|
290×436×61mm
|
備注
|
探測速度為徑向速度(探測目標指向雷達的速度)
|
應用場景
|
邊境周界防護、檢查站\哨所\軍事基地管控
|
應用案例
|
新疆邊境邊檢防控項目/新疆塔縣雷達站點升高改項目/中蒙邊境建設/西藏中印邊防項目/大連中朝邊防項目/某省監控設施建設工程項目/水電站周界防控項目
|
產品優勢
|
我司雷達采用先進的MIMO體制+DBF技術的有源固態相控陣雷達,數據率高、探測和跟蹤性能穩定,可探測目標容量大,可在空域內同時監視、跟蹤數百個目標,具有優良的多目標跟蹤能力,對復雜目標環境的適應能力強;抗干擾性能強,可靠性高,即使少量組件失效仍能正常工作;體積小重量輕,安裝方便,易用性強。
雷達還可以與高清攝工業像機組成一體化集成設備,集網絡信息、雷達偵測、視頻監控、多媒體融合、圖像識別、遠程集中控制等多項技術于一體,形成高效穩定的監視控制系統,實現對非法侵入的人員進行快速定位報警,并與周界視頻監控融合,發現目標可聲光報警,驅逐人員撤離。可替代人工值守,是全天候、全天時、全方位、智能化、無人值守的監控、威懾、阻擋、報警、打擊的無盲區的智能化安防產品。適用于邊防、監獄、能源管道、園區、重要核心區域的周界安全防護。性價比高。
|
