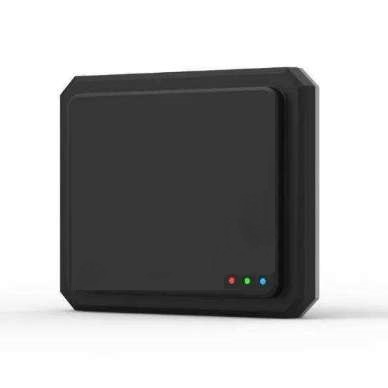

CVC-KX-W60是一款性?xún)r(jià)比非常高的60GHzISM頻段的智能廣角區域安防毫米波雷達，探測距離達到60米，探測角度120°。采用FMCW調制模式，能檢測運動目標的距離、速度、角度信息，具有較高的測距與測速精度。CVC-KX-W60采用獨特的數字波束形成 (DBF) 技術，對陣列天線接收的信號進行處理，能夠極大地提高雷達系統的抗干擾能力，具有高精度角度分辨能力，較低速度探測能力，可在有效的探測范圍內，對入侵目標進行檢測和上報。通過后端信號處理和模式識別算法，區分人、車目標，并有效濾除昆蟲、飛鳥等動物干擾。
功能特點：
★雷達支持自適應抗干擾，能夠在多無線設備環境下，自動濾除、并不受其他頻段無線干擾；
★雷達支持WEB界面預覽， 采用html5技術，無需下載插件，實現可視化預覽，同時支持顯示目標運動軌跡、方向、距離，目標類型，并有不同顏色區分；
★雷達支持web界面參數配置，可以實現網絡參數配置、算法參數配置，過濾區域設置可以支持矩形、不規則過濾區域；
★雷達支持web管理，包括雷達日志導出，雷達參數備份與還原，支持原始數據采集，系統升級；
★雷達支持時間和電腦端同步；
★支持對各個防區的靈敏度相關參數進行統一或獨立調節；
★支持雷達設備直接驅動聲光報警器設備，發出聲光報警威懾；當雷達設備與管理平臺之間
斷網情況下，仍能產生聲光報警；
★采用DBF（數字波束合成）：波束寬范圍掃描，可以實現目標搜索、識別、跟蹤；
★用智能分類算法：實現復雜背景下多目標檢測；
★采用場景的自適應算法：實現24小時、全天時、全天候的守護；
★雷達體制：FMCW（調頻連續波），可以輸出距離、方向、角度；
參數功能：
|
|
|
參數
|
條件
|
最小值
|
典型值
|
最大值
|
單位
|
|
發射頻率
|
|
61.2
|
|
61.5
|
GHz
|
|
調制方式
|
|
FMCW
|
|
|
發射功率(EIRP)
|
|
|
21
|
|
 Bm
|
|
刷新率
|
|
|
10
|
|
Hz
|
|
功耗
|
|
|
＜3
|
|
W
|
|
最大測量目標數量
|
|
|
16
|
|
個
|
|
報警接口
|
|
2 路 (0.5A/ 125AC)
2 路(光耦隔離 2500VAC)
|
|
|
網絡協議
|
|
HTTP, DNS, NTP, TCP, UDP, DHCP, ARP, SSH
|
|
|
通訊接口
|
|
1 RJ45 10M/ 100M (PoE) /RS485
|
|
|
測距/測速/測角特性
|
|
測速范圍
|
|
-8.9
|
|
8.9
|
m/s
|
|
測速精度
|
|
-0.032
|
|
0.032
|
m/s
|
|
速度分辨率
|
|
-0.064
|
|
0.064
|
m/s
|
|
測距范圍
|
@0°,行人
|
|
≤60m
|
|
m
|
|
測距精度
|
|
-0.36
|
|
0.36
|
m
|
|
距離分辨率
|
|
|
0.72
|
|
m
|
|
測角精度
|
|
|
±0.2
|
|
 eg
|
|
天線特性
|
|
波束寬度/TX
|
方位面(-6dB)
|
|
120
|
|
 eg
|
|
俯仰面(-6dB)
|
|
21
|
|
 eg
|
|
其他特性
|
|
工作電壓
|
|
12
|
12
|
32
|
V DC
|
|
工作電流
|
12V DC
|
|
0.2
|
|
A
|
|
工作溫度
|
|
-40
|
|
75
|
℃
|
|
儲存溫度
|
|
-40
|
|
85
|
℃
|
|

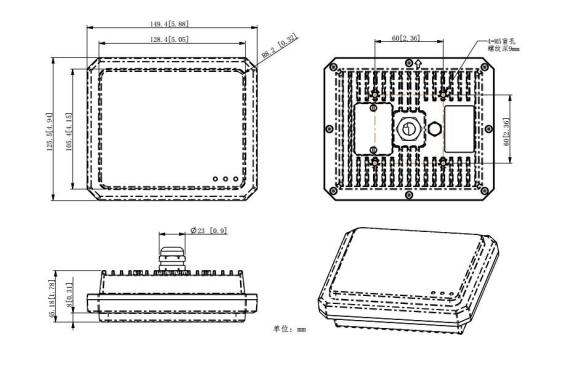

尺寸
|
|
150×125.5×45
|
mm
|
|
防護等級
|
|
IP67
|
|
產品應用領域
家庭院落防范 電力鐵塔防 范出入口防范 監獄區域防范 路口安全監控
CVC-KX-W60是北京神州太訊科技自主研發的60GHz智能區域安防雷達，該產品采用先進 的 MMIC 及信號處理技術，測量角度廣、測速精確、性能穩定，可以廣泛應用于家庭院落安防、鐵路站臺安防、鐵道閘口監控、電力鐵塔防護等場所，為保障區域的安全提供了強有力的支撐。產品可以顯著提高區域安全性能，提高防護效率。
|
|
|
