系統功能：

本系統采用了當今先進的光電技術、通訊技術、微處理器技術、數字化振動傳感技 術。它能實時監測管線線路環境這都能概況，能及早發現管線環境振動概況，防止管道 因外力破壞而致使管道泄漏，將損失減至最低。同時還能提供大量在線監測數據，為運營人員全面了解成品油管線運行情況提供可靠依據。

系統原理：

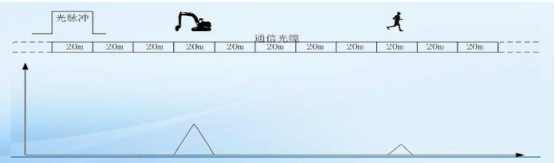

光纖振動探測報警系統的感應部件為傳感光纜，通過對其觸碰、擠壓、和振動的快速感應可以對其觸發行為進行監測。傳感光纜能夠保證正常使用而不受外界氣候和惡劣環境的影響。當光信號輸送進光纖時，系統軟件探測器會處理接收到的光信號的相位，當傳感光纜受到觸碰或振動的干擾時，光信號的傳輸模式就會發生變化。 光纖中傳輸?shù)墓庹顟B(tài)及受干擾狀態傳播方式的圖形比較如下：

光纖在受到外來觸碰、振動、或擠壓會導致形態干擾而產生光信號相位的改變。系 統軟件接收器對相位改變進行探測，可探測干擾的強度和類型，并對探測到的信號進行處理，判別干擾是否符合觸發“事件”的條件，并對干擾對象準確定位，從而對可能造成管道破壞的外部威脅進行提前預警。

管線振動光纖應用：

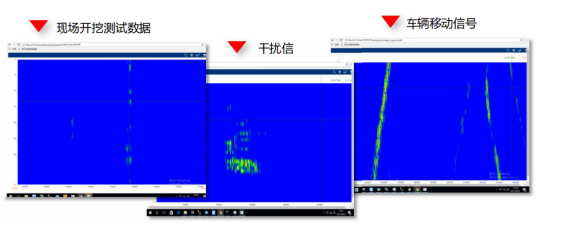

系統在整條成品油管道區間可能探測到多種不同的振動事件，通過對常見的干擾和 機械侵害等破壞性事件進行有效分類和識別預警，并對非破壞性振動事件進行屏蔽和濾除，可提高振動安全預警的準確率。

系統在整條成品油管線區間可能探測到多種不同的振動事件，通過對常見的人為挖 掘和機械施工等破壞性事件進行預警，并對火車、汽車通行等非破壞振動事件進行屏蔽和濾除，可提高振動安全預警的準確率。

線纜防破壞方案：
