振動電纜入侵報警系統主要由振動電纜探測器和一根振動電纜組成。通常振動電纜安裝在鐵藝柵欄上或墻體里面，振動電纜探測器安裝防范區域內側首尾兩端，探測器集中組網采用本公司的配套總線控制主機實現聯動遠程操作。例如當有非法人員觸摸或振動到電纜時擾動原來已經調制好的高分子壓電膜平衡，探測器通過接收電纜檢測振動信號的變化量并進行分析、處理和識別后觸發振動電纜探測器，探測器輸出防區狀態信息反饋至遠端的總線控制主機。從而形成一個具有入侵探測、報警響應及控制管理的周界安全防范報警系統。再連接電腦加以顯示出來，發出聲音報警提醒值班人員及時處理警情。并結合圖像監控復合，達到防盜報警，并及時處理的效果。

周界防范報警系統的報警主機，采用本公司配套研發的遠程控制主機，性能穩定，操作簡單，性價比高。1臺可聯動128個前段防區探測器。從而實現遠程一鍵布放、一鍵撤防、達到直觀顯示前段防區探測器的報警信號。例如斷線報警、入侵報警、防區故障等。

報警主機系總線式控制主機擁有豐富的功能，可以通過鍵盤或從遠程位置進行編程。多方聯動，結合處理過的項目鳥瀚圖，將整個周界防區狀態展示到電腦上或LED電子模擬屏上，從而減少了安保人員現場查看的麻煩。 也可聯動市面上大部分的監控系統，通過監控顯示屏設置好的防區分屏上直觀防區圖像，從而實現多聯動報警展示狀態。

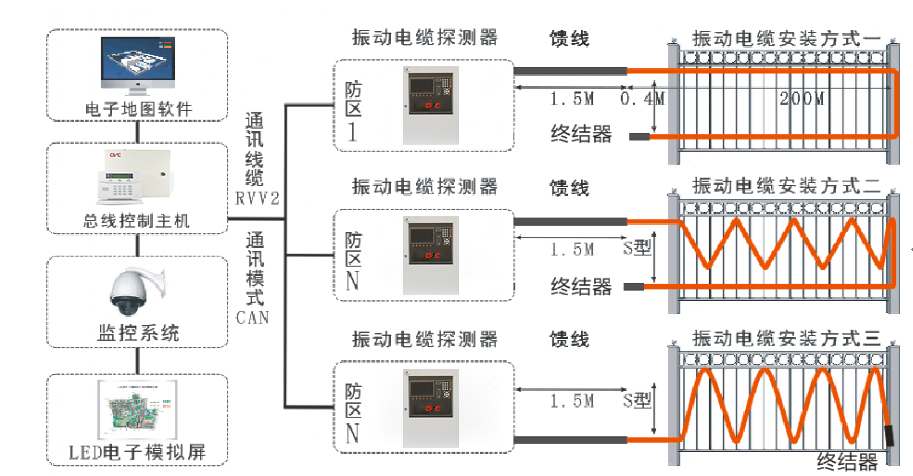

系統主要由總線控制主機、振動電纜探測器、振動電纜、饋線四部分組成。振動電纜系統是分布于周界有形的高分子壓電膜報警原理，其工作原理（圖一）：

一、振動電纜探測器

該系統由探測器和一根振動電纜兩部分組成。探測器由電源單元、發射電源、接收電源。信號處理單元和檢測單元組成。

作為探測單元的振動電纜由一根振動電纜繞周界一圈再回來形成雙線和其連接的兩根饋線組成。饋線每根標稱長度為1.5米，振動電纜每防區長度單線可做到400米、雙線做到200米。

高分子壓敏膜感知到振動信號，并在電纜中傳輸。在被警戒空間范圍內建立傳感網絡。當入侵者進入警戒區域在搖晃鐵柵欄或攀爬過程中破壞振動電纜設置好的扭矩時，這部分分子能量受到擾動，引起接收信號的變化，這個變化的信號經放大處理后被處理單元檢測出來，并推動報警指示燈點亮，同時使繼電器觸點打開,信號輸出到控制主機。

二、技術參數

1、  工作電壓：AC220V或DC12V

2、  額定功率：≤20W

3、  防區警戒長度：<=200米

4、  單個主機防區分段：最大128

5、  輸出接口：CAN/開關量

6、  人機界面：中文液晶顯示屏和操作按鍵

7、  振動電纜外徑：φ4mm

8、振動電纜重量：0.035kg/m

9、環境溫度：-40℃～70℃

10、探測器尺寸：300×200×80mm

11、防水箱尺寸：500×400×180mm

三、系統特點

1、防區無源，系統采用振動電纜作為無源探測，除主機需要供電外，戶外整個防區無源化，并能有效避免雷電干擾，特別適用于易燃易爆及強電磁干擾等場所，如：機場、電站、彈藥軍火庫、機場、高鐵等。

2、安裝方便，探測電纜橫向掛式或多種S型安裝，也可墻體明裝暗裝敷設；

3、超大范圍，每臺主機采用網絡通訊架構可無限擴展，真正實現大范圍、長周界的整體防范。

4、多種通信，可通過CAN/485/TCP/IP通訊實現遠程控制管理；

5、聯動兼容，該產品作為物聯網的前端設備，配置了多種數據連接端口，可與其它集成平臺兼容，實現數據對接，從而達到系統聯動。如：其它報警主機、數字矩陣、DVR、現場聲光報警等。

6、軟件具備多級登錄權限、電子地圖功能、視頻聯動功能（每防區可聯動多組視頻畫面）、視頻矩陣功能、報警區域顯示功能、接警處理功能、真人發音功能攝像機、嵌入電子地圖功能等。

7、使用壽命：整個系統使用壽命長、性能穩定、售后維護成本低廉。

一、探測器的安裝

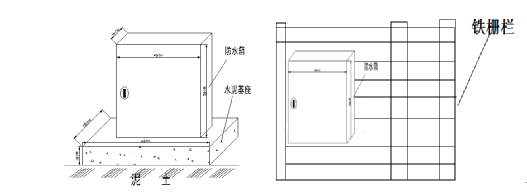

探測主機穩固安裝在墻壁或固定物上，如安裝在室外需外加罩防水保護機箱。

二、振動電纜的安裝

將振動電纜安裝在被警戒區域周界處，每/防區的警戒區域邊界長為50~200米。警戒電纜是由振動電纜和饋線連接而組成，回路振動電纜掛式安裝兩線間距應在40CM，整個警戒區域兩線應安裝在圍欄居中效果更佳。無需配套線管，每50CM長度增加一根扎帶固定。安裝完畢然后接上探測器通電后進行搖晃或觸碰測試。

實際案例分析：

一、 項目情況描述

在監獄看守所，建設一套先進的、全面的、多層次、立體化的振動電纜周界報警系統，本項目防區周長為8000米，劃分為160個防區進行防范，每個防區的長度根據實際地形情況而定。80套2防區振動電纜報警信號采集處理設備，可以提供各個防區報警的開關量信號，該信號可在監控平臺上實現報警防區與相應防區攝像機視頻相聯動的效果。同時報警信號的管理層面可以采用標準第三方報警主機管理平臺或采用ＣＶＣ周界報警系統軟件，配合聲光報警器及軟件從視覺及聽覺感官提示值守人員采取措施。再配合必要的人防、物防手段，實現對周界四周圍墻的全方位監控報警，有效地保障人員安全、穩定生產，維護治安管理秩序。

方案設計

系統遵照安全防范工程的設計要求，實現科學化、信息化、智能化的安全防范管理。具備擴展性，有充分?jǐn)U充余地。

一、   設計原則：

1)      先進性原則：系統技術先進、布局合理、兼容性強，系統實施后十年內不淘汰。充分考慮與其他系統的鏈接。

2)      可靠性原則：集中管理系統采用國際領先技術和架構進行設計，設計理念超前，采用諸多故障處理機制、容錯機制、備份機制及分布式結構，提高系統的可靠性。

3)      可擴展性原則：系統采用模塊化設計、分布式架構，升級方便。系統采用標準化接口、協議及流媒體技術，在系統設計時為后期預留擴充接口，保證將來系統擴展的可行性。

4)      經濟性原則：在滿足項目需求，保證系統功能先進、完善、可靠的基礎上，有效降低項目成本。

5)      易用性原則：軟件設計人性化、功能強大、界面友好，易于掌握、操作和使用。

6)      易維護性原則：系統維護可進行遠程操作，簡單易行。

二、   設計目標

本項目安全技術防范系統重要組成部分包括圍界報警系統、數字監控系統、廣播系統。系統建成后，將達到如下效果：

1）  所設計的周界報警系統、數字視頻監控系統、廣播系統應能夠滿足當前安防的要求；

2）  圍界報警系統應保持其設備功能完善、齊全，對常見外界干擾因素如刮風下雨等能通過硬件設備探測并分析處理以保證整個系統的先進性和低誤報性；

3）  數字監控系統的圖像回放應能夠?qū)τ行ПO(jiān)控范圍內的監看目標，進行有效識別；

4）  數字監控系統、廣播系統能有效的與圍界報警系統進行聯動；

5）  圍界報警系統及子系統所屬設備的選型及安裝應便于日常的管理和維護。
